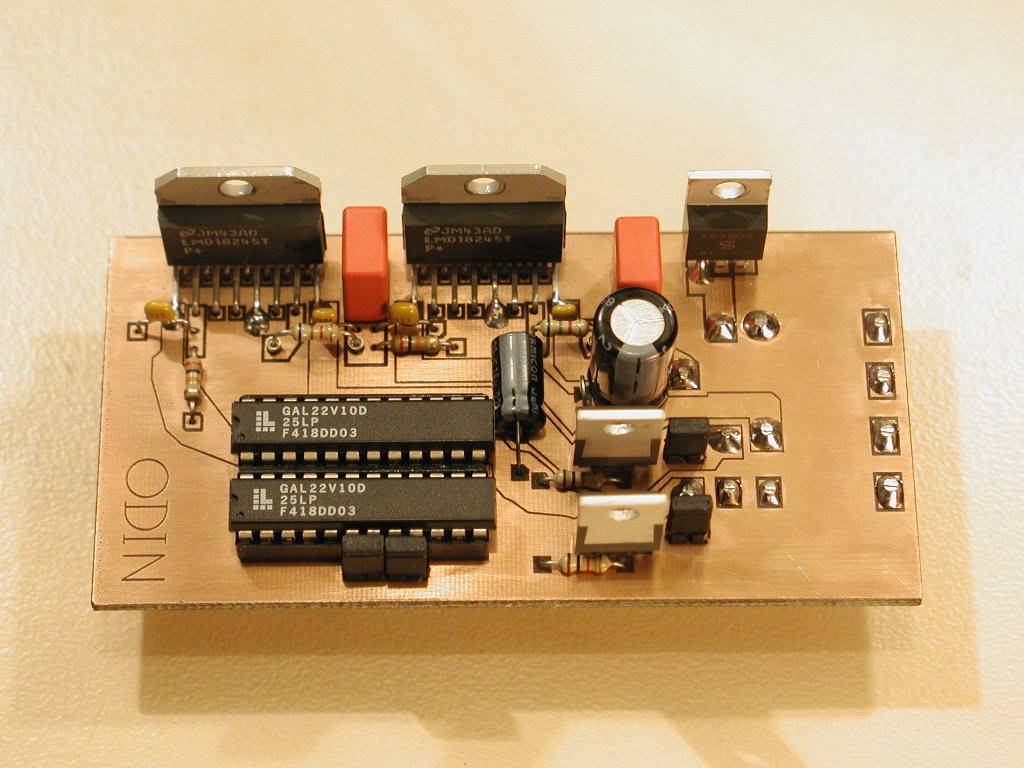

ODIN SCHRITTMOTORKARTE: OPTION 4. ACHSE

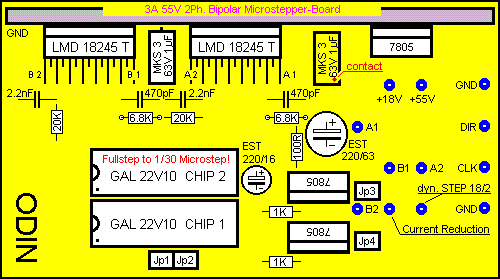

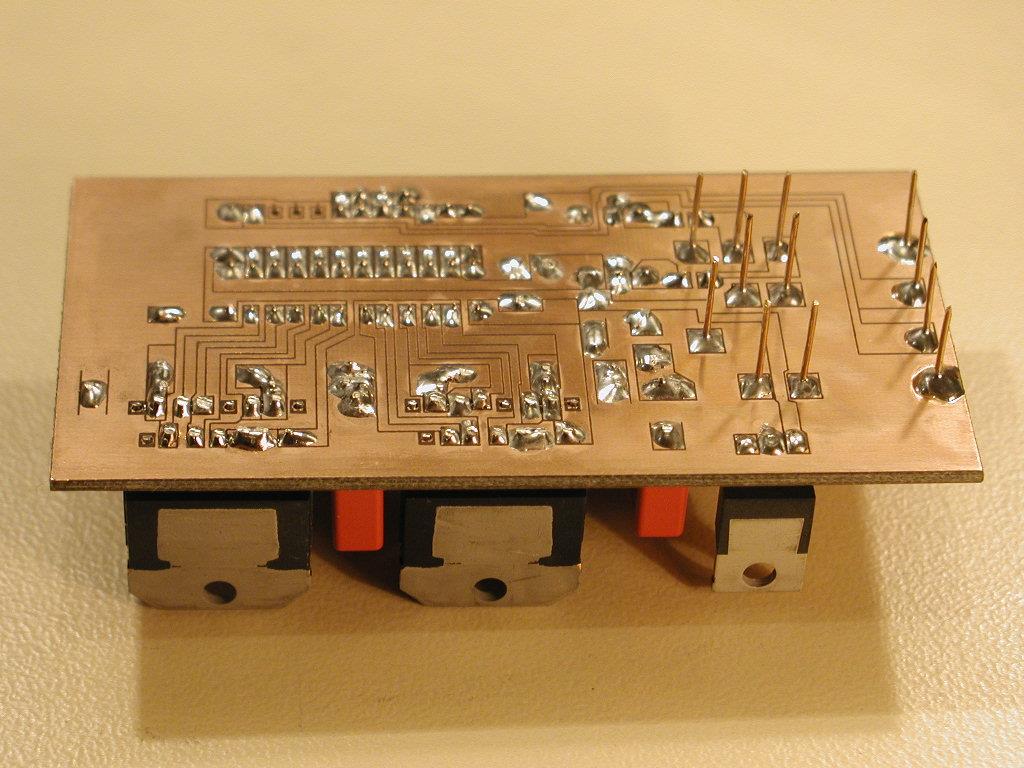

| Die Beschaltung und Modifikation auf der OBERSEITE. Klicken Sie auf das Bild um die UNTERSEITE zu betrachten. |

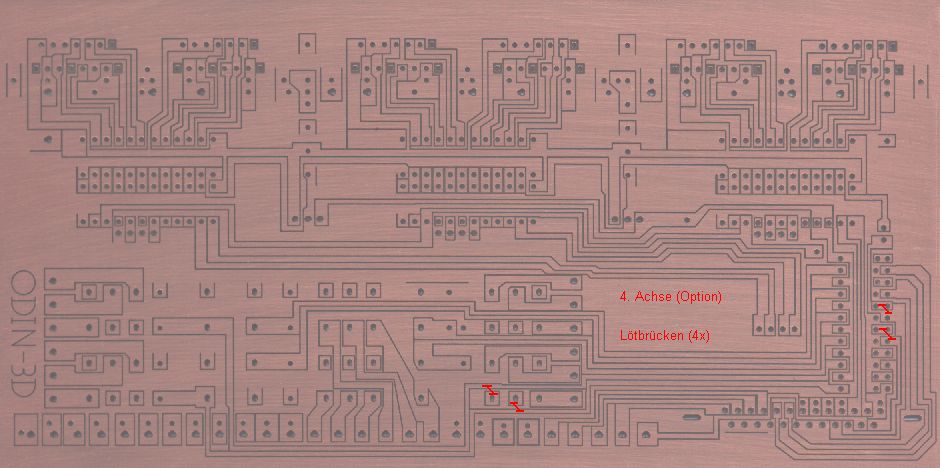

| Kleine Karte auf die Relaissockel s4 u. s5 der großen Schrittmotorkarte stecken und die Kühlwinkel verschrauben! |
| Befestigung über IC-Kühlflächen und Finder F95151-Relaissockel auf Trägerplatine. |
| Signalpegel "dyn.STEP" und "Current-Red." bis max. 24V. |
| Die "CLK" und "DIR"-Signale müssen 5V TTL-compatibel sein. |
| Signalmasse und Power-Masse haben eine gemeinsame Basis. |
| Die Power-Masse muß den Motortreibern über die Kühlflächen zugeführt werden! |
| Ab sofort ist diese Karte auch als Bausatz erhältlich. |
| Der Bausatz enthält alle Teile, außer dem Kühlwinkel, der zur 3D-Hauptkarte paßt. |
| Nur Kunden, die bereits die 3D-Karte besitzen oder beide Bausätze bestellen, wird |
| dieser Kühlwinkel kostenlos beigestellt. |
| Einfacher Aufbau mit ausführlicher Anleitung! |
| Vergessen Sie bei Bestellungen bitte nicht, die Schrittweite der GAL-Controller auszuwählen (klicken Sie bitte hier) !! |
| Stückliste zum Bausatz der 4. Achse (Word-Dokument) |
